Конденсатор-словно небольшой перезаряжаемый аккумулятор – хранит энергию. Основные параметры-это рабочее напряжение и емкость. Емкость конденсатора измеряется в Фарадах и обозначается буквой Ф. Т.к. фарада- довольно большая единица измерения, то конденсаторы в электронных схемах всегда обладают дробными номиналами: микрофарада (мкФ), нанофарада (нФ) и пикофарада (пФ)

Конденсатор постоянной емкости в электрических схемах обозначается двумя простыми параллельными линиями и рядом ставится буква С от латинского слова – capacitor. Далее идет порядковый номер конденсатора в электрической схеме и рядом число, указывающее на емкость элемента.

Чем отличается конденсатор постоянной емкости, от конденсаторов с переменной емкостью и неполярной – разберем в следующих статьях.

Конденсатор состоит из двух пластин. К каждой из них присоединен провод для подключения к источнику питания постоянного тока. Сами пластины разделены между собой тонким изолирующим слоем – диэлектриком. Диэлектрик обычно находится в твердом или пастообразном состоянии, но так же может быть жидкостью, гелем, газом или вакуумом.

Пластины обладая электрической проводимостью, при подключении к источнику питания постоянного тока по внешней цепи (проводам) заполняются положительными и отрицательными зарядами согласно полюсу источника, к которому подключены.

Вы же знаете, что противоположные заряды притягивают друг друга и поэтому они станут накапливаться по обе стороны диэлектрика и перемещаться. Таким образом, перемещаясь от источника питания по внешней цепи (проводам), электроны создают электрический ток и происходит зарядка конденсатора.

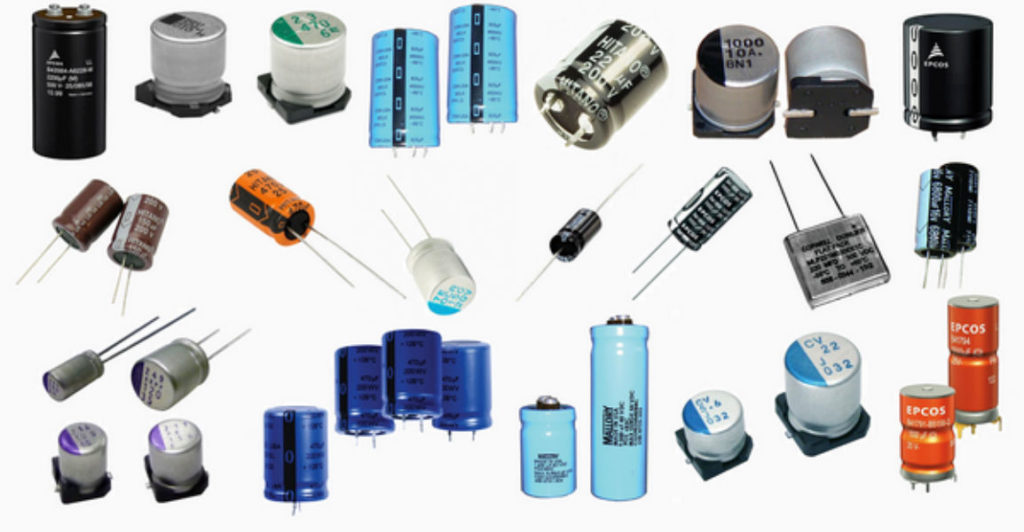

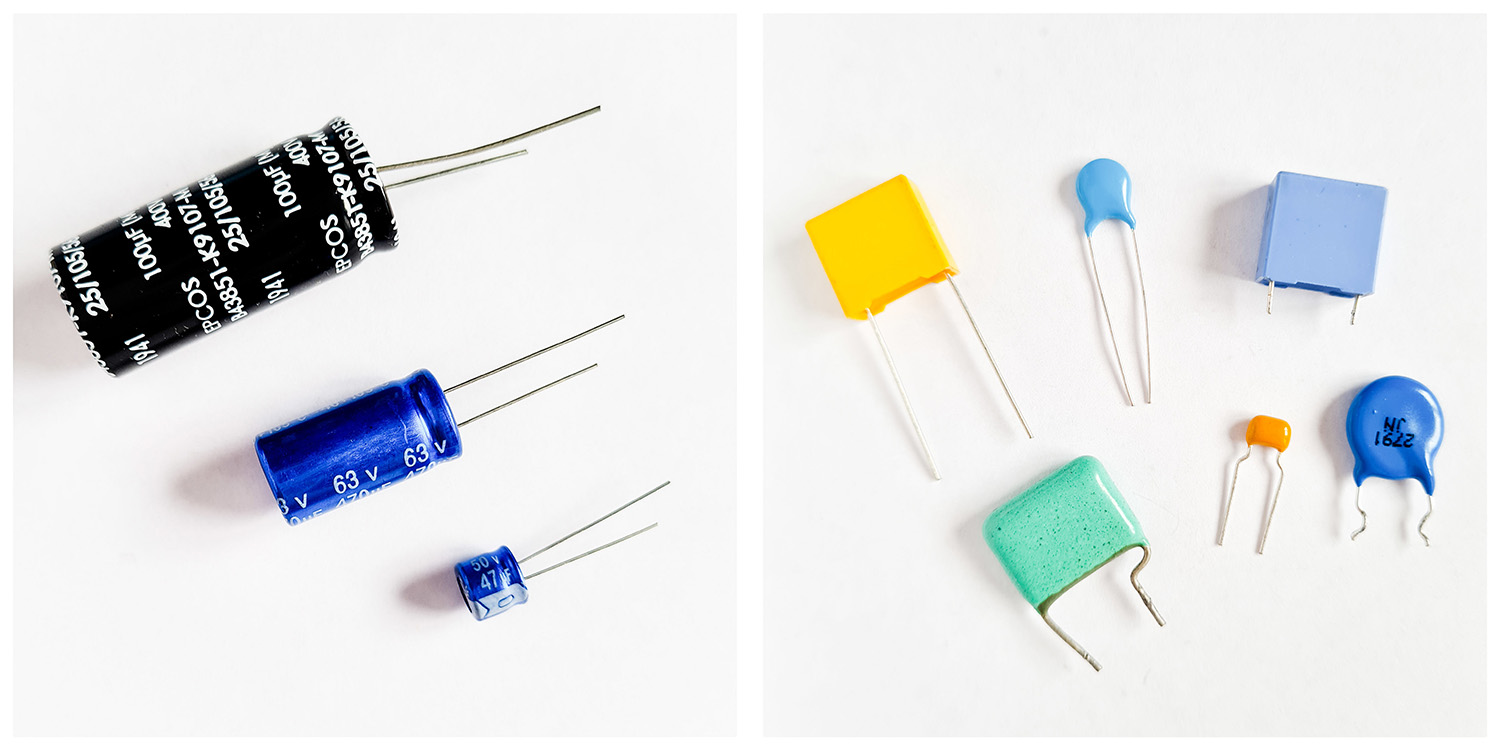

Цилиндрические конденсаторы с радиальными выводами -это конденсаторы, в которых оба конца выходят из одного торца конденсатора. Такие конденсаторы используются очень широко, т.к. они легко монтируются в необходимую плату.

Конденсаторы этого вида заключены в небольшую алюминиевую капсулу, запаянную с одного торца и помещенную в тонкую оболочку изоляционного пластика, а другой конец капсулы закрывается изолирующим диском, через который выведены контакты проволоки.

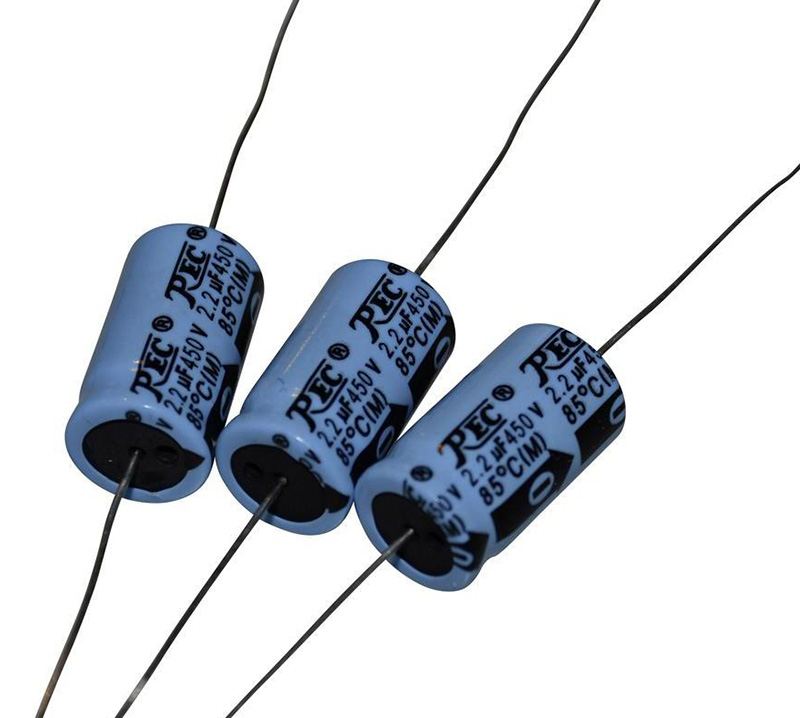

Цилиндрические конденсаторы также могут иметь и аксиальные выводы. Аксиальные выводы-это когда выводные контакты присоединены с обеих сторон конденсатора.

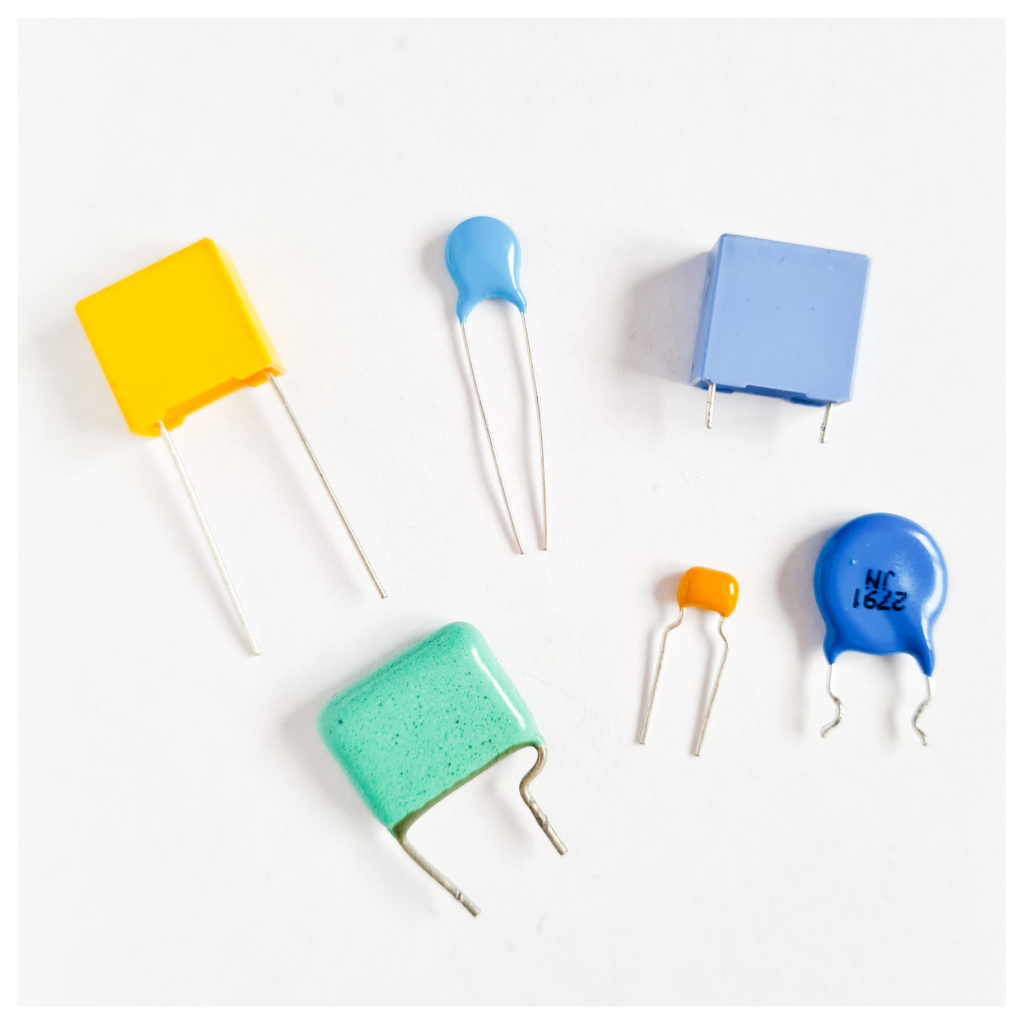

Дисковый конденсатор иногда еще называют “пуговичным” конденсатором из-за его формы. Обычно он покрыт изолирующим керамическим составом и имеет радиальные выводы. На сегодняшний день современные керамические конденсаторы с небольшим номиналом могут иметь квадратную форму.

Конденсаторы для поверхностного монтажа выполнены из алюминиевого корпуса, установленного в монтажный блок. Имеют полярность, поэтому при монтаже конденсаторов в схему, нужно быть внимательным и соблюдать правильную полярность.

Как определить полярность конденсатора, читай тут!

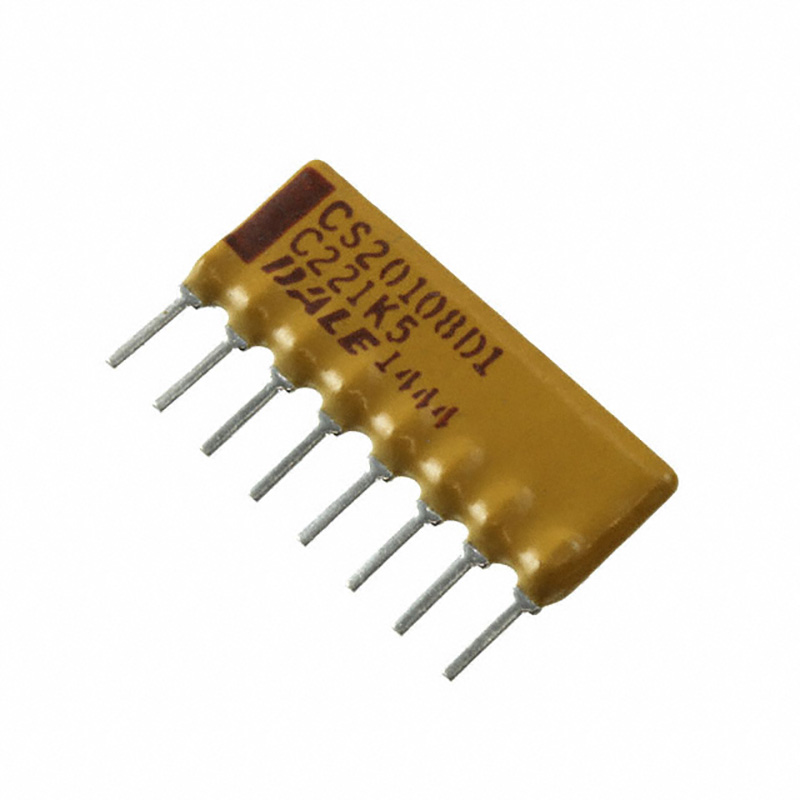

Конденсаторная сборка (конденсаторная матрица) состоит из двух или более конденсаторов. Они изолированы друг от друга внутри общего корпуса и доступ к ним осуществляется через наружные контакты. Могут быть представлены в DIP (корпус с двухрядным расположением выводов) и SIP (корпус с однорядным расположением выводов) корпусах, а также в вариантах для поверхностного монтажа.

С помощью конденсаторных сборок уменьшают количество компонентов в тех цепях, где цифровым логических микросхемам необходимы развязывающие конденсаторы.
